風機的安裝一般分為水平安裝（吊裝和平臺安裝）和垂直安裝兩種方式，大多數對于水平安裝都有所了解，在這里就不再做闡述，重點講述垂直式安裝，為了更好的讓大家了解，我們做了個安裝示意圖，更可以清晰的了解這塊。

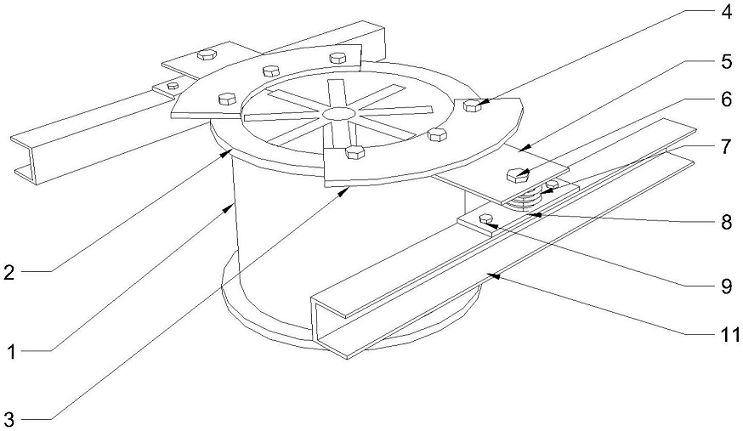

一種垂直式軸流風機安裝組件，其特征在于：包括垂直式軸流風機(1)、固定環(2)、連接環(3)、第一固定螺絲(4)、轉接板(5)、第二固定螺絲(6)、減震彈簧(7)、槽鋼連接板(8)、第三固定螺絲(9)、減震墊(10)和槽鋼(11)；所述垂直式軸流風機(1)通過槽鋼(11)與外接連接桿件豎直固定，所述固定環(2)分別焊接固定在垂直式軸流風機(1)上下兩端端口上，所述連接環(3)通過第一固定螺絲(4)旋擰鎖定在固定環(2)上方，所述轉接板(5)通過第一固定螺絲(4)旋擰固定在固定環(2)、連接環(3)之間，所述第二固定螺絲(6)旋擰鎖定在轉接板(5)的頂部且位于減震彈簧(7)中心處，所述減震彈簧(7)通過第二固定螺絲(6)卡緊在轉接板(5)和槽鋼連接板(8)之間，所述槽鋼連接板(8)通過第三固定螺絲(9)固定在槽鋼(11)頂部，所述第三固定螺絲(9)設置在槽鋼連接板(8)左右兩側，所述減震墊(10)固定設置在槽鋼連接板(8)和槽鋼(11)之間，所述槽鋼(11)通過第二固定螺絲(6)固定在轉接板(5)的下方。
